| 整机信息 | |

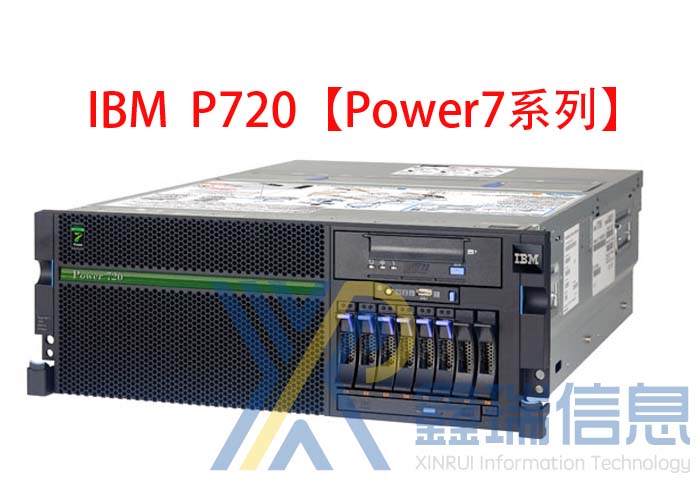

| 名称 | IBM Power 720 Express (8202-E4C) |
| 型号 | 8202-E4C |
| 品牌 | IBM |
| 类型 | 小型机 |
| CPU信息 | |
| CPU类型 | POWER7 |
| CPU插槽数 | 1 |
| CPU激活 | 需要激活码 |
| 机架类型 | 机架式，塔式 |
| 机架空间 | 4U |
| 硬盘信息 | 最大硬盘背板数量为 1 |
| 最大硬盘数量 | 8 |
| 内存提示 | DDR3 的内存。 |
| 支持内存容量范围 | 8-128Gb |
| 内存插槽数量 |
默认8个，一台Power 720最大支持 2个Memory riser card,每个Memory riser card支持8个内存槽位。其中系 统默认带一个Memory riser card， 可需单独选配1个Memory riser card， 其编号为：fc#5604。 |
| 内存是否需要激活 |
内存的容量不需要激活，Active Memory Expansion 是从POWER7 开始支持的一项新的内存虚拟技术， 需要激活码。 |
| 电源描述 | 100v 到 240v 交流。 |
| 单机电源数量 | 2 |
| 介质托架 |
用于 DVD-RAM 的薄型托架，用于 磁带驱动器或可移动磁盘的半高托架。 |
| 适配器插槽 |
4 个 PCI Express 8x 插槽和可选的 4 个 PCI Express 薄型插槽。 |
| 端口 | |
| IO适配器 |
1 个用于 SAS DASD/SSD 和可选的 DVD-RAM 控制器，保护 175 MB 高速缓存。 |
| IO扩展 |
最多 2 个 PCIe 12x I/O 抽屉，最多 4 个 PCI-x DDR 12x I/O 抽屉。 |
| 发布日期 | |
| 下架日期 | |
| 服务截止期 | |
| 操作系统 | AIX, IBM I, LinuX f或者 POWER。 |
| 产品尺寸 | 桌面型：21.3 |
| 产品重量 |
桌面型： 48.2 千克（106 磅）， 机架扩展笼：37.3 千克（82 磅）。 |
| 配件信息 | ||
| FC号 | PN号 | 描述 |
| CPU | ||
| 543E/74Y8586 |
8 core 3.0 GHz processor module (8202-E4C) |
|
| 543F/74Y8583 |
6 core 3.0 GHz processor module (8202-E4C) |
|
| 544A/74Y8580 |
4 core 3.0 GHz processor module (8202-E4C) |
|
| 系统板 | ||
| 2B4B/74Y4130 | System backplane (8202-E4C) | |
| 2BE6/74Y2288 | PCIe expansion assembly (Gen2) | |
| 2C1C/00E0638 | Memory riser | |
| 52DB/00E0942 | System VPD card | |
| 内存 | ||
| 31F3/78P0554 | 4 GB, 1066 MHz DDR3 DIMM | |
| 31F4/78P0555 | 8 GB, 1066 MHz DDR3 DIMM | |
| 31F5/78P0639 | 16 GB, 1066 MHz DDR3 DIMM | |
| 31F8/78P1011 | 2 GB, 1066 MHz DDR3 DIMM | |
| 硬盘 | ||
| 19A1/74Y6495 |
283 GB 15K small form factor SAS disk drive |
|
| 19A3/74Y4897 |
571 GB 10K small form factor SAS disk drive (IBM® i) |
|
| 19A4/74Y9271 |
857 GB 10K small form factor SAS disk drive (IBM i) |
|
|
58B3/74Y5293 /74Y5294 |
177 GB small form factor solid-state SAS drive for 9117-MMC, 9117-MMD, 9179-MHC, or 9179-MHD. |
|
| 74Y4900 |
600 GB 10K small form factor SAS disk drive |
|
| 74Y6496 |
300 GB 15K small form factor SAS disk drive |
|
| 74Y9272 |
900 GB 10K small form factor SAS disk drive |
|
| 1882 |
42R5661/42R8390/ 42R8392/46V6830/ 46V6837 |
146.8GB 10K RPM SAS SFF Disk Drive |
| 1883 |
44V4426/44V4427/ 44V4428/44V6842 |
73.4 GB 15K RPM SAS SFF Disk Drive |
| 1884 |
198B/44V4429/ 44V4430 |
69.7 GB 15K RPM SAS SFF Disk Drive |
| 1885 |
42R6833/44V6831/ 44V6833/44V6838 |
300GB 10K RPM SFF SAS Disk Drive |
| 1886 |
44V6843/44V6845/ 44V6850 |
146GB 15K RPM SFF SAS Disk Drive |
| 1888 |
198C/44V6844/ 00E6166 |
139 GB 15K small form factor SAS disk drive, IBM® i |
| 1890/1909 |
58B0/44V6817/ 44V6821/44V8674 |
69GB SFF SAS Solid State Drive |
| 1911 | 198D/74Y4896 |
283GB 10K RPM SFF SAS Disk Drive (IBM i) |
| 1995 | 58B2/43W7749 |
177GB SSD Module with eMLC (AIX/Linux) |
| 硬盘背板 | ||
| 5618 |
2BD5/46K7496/ 00E0968 |
Disk drive backplane (supports six disk drives, one SATA DVD drive, and one SAS or USB tape drive) |
| 5630 |
2BD6/00E1078/ 46K7552 |
Disk drive backplane (supports eight disk drives, one SATA DVD drive, and one SAS or USB tape drive) |
| RAID卡 | ||
|
2B4C/00E0663/ 00E0665 |
RAID and cache storage controller |
|
| 2B4F/00E0660 |
RAID storage controller (split disk drive function) |
|
| 5902 |
572B/44V4203/ 44V5194/97P4847 |
PCI-X DDR Dual-x4 3Gb SAS RAID Adapter, Cache battery pack 39J5555. |
| 适配卡 | ||
| 5615 |
2BDA/00E0646/ 2C1E/00E1088 |
GX book assembly (CCIN:2BDA) with 00E1088 (CCIN:2C1E) GX adapter |
| 电源 | ||
|
2B46/74Y9082/ 00E7187 |
Power supply assembly | |
| 稳压模块 | ||
| 74Y9189 |
Processor VRM (low wattage) (8202-E4C) |
|
| 电池 | ||
| 44V4359/74Y9628 | Time-of-day battery | |
| 风扇 | ||
| 6B1C/74Y8565 |
40 mm fan assembly on PCIe riser |
|
| 6B1D/74Y5220 | 120 mm fan assembly | |
| 74Y7420 | Heat sink | |
| 导轨 | ||
| 7145 |
46K5096/46K5097/ 49Y5312 |
IBM/OEM Rack-mount Drawer Rail Kit |
| 线缆 | ||
| 46K5029 | External SAS cable assembly | |
| 1828 | 15R8139/45D2235 |
1.5 Meter 12X to 4X Channel Conversion Cable |
| 1841 | 15R8140/45D2236 |
3 Meter 12X to 4X Channel Conversion Cable |
| 其它 | ||
|
2BCD/74Y5481/ 74Y3964 |
Control panel assembly | |
| 68Y7211 |
Cable management arm assembly |
|
| 74Y6301 | Fan cage assembly | |
| 74Y6714 | Interlock switch with cable | |
