RH2288 V3适用于分布式存储、数据挖掘、电子相册、视频等存储业务、以及企业基础应用和电信业务应用,具有高性能计算、大容量存储、低能耗、扩展能力强、高可靠、易管理、易部署、支持虚拟化等优点。

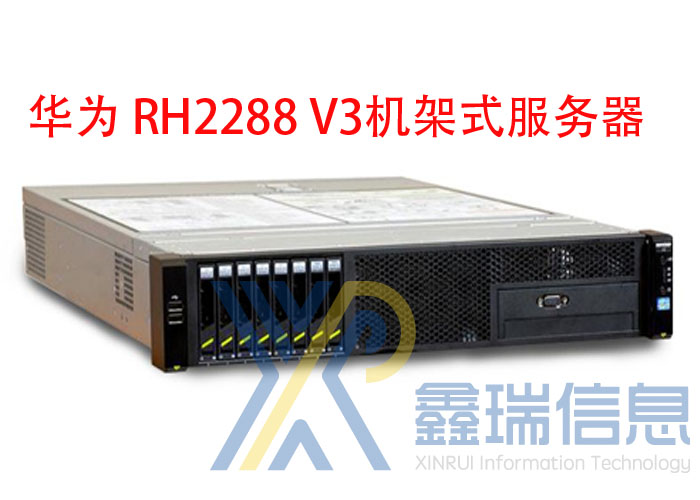

华为服务器RH2288 V3,2U机架式服务器, 支持2个E5系列的CPU,最大16个内存插槽,支持2TB的内存容量,华为RH2288 V3性能稳定,高效可靠,配置丰富,可扩展性强,服务器按需配置,升级扩容,详情请咨询广鑫瑞信息
华为RH2288 V3服务器的配置参数详情>>>>>>>>>>>>
规格 | |
外形 | 2U机架服务器 |
处理器 | 最多支持2个Intel® Xeon® E5-2600 v3系列处理器: |
支持14核(最大频率可达2.3GHz)、12核(最大频率可达2.6GHz)、10核(最大频率可达2.6GHz)、8核(最大频率可达2.6GHz)、6核(最大频率可达2.4GHz)和4核(最大频率可达3.0GHz)。 | |
支持2条QPI链路,每条最大传输速度可达9.6GT/s。 | |
L3缓存最大可达45MB。 | |
最多支持1个或2个Intel® Xeon® E5-2600 v4系列处理器: | |
支持最大TDP功耗120W。 | |
支持18核(最大频率可达2.1GHz)、16核(最大频率可达2.1GHz)、14核(最大频率可达2.4GHz)、12核(最大频率可达2.2GHz)、10核(最大频率可达2.4GHz)、8核(最大频率可达2.1GHz)、6核(最大频率可达1.7GHz)和4核(最大频率可达2.6GHz)。 | |
支持2条QPI链路,每条最大传输速度可达9.6GT/s。 | |
L3缓存最大可达45MB。 | |
说明: | |
当安装Intel® Xeon® E5-2600 v4系列处理器时: | |
需要配套使用3.16及以上版本的BIOS。 | |
建议将iBMC升级到最新版本。 | |
同一台服务器配置的CPU必须为相同BOM编码,编码查询请参见华为服务器 兼容性查询助手。 | |
芯片组 | Intel C612 |
RAID支持 | 可提供多种不同的RAID控制卡配置规格,详细规格请参考概述。 |
RH2288 V3支持SR320(LSI SAS2208)、SR420(LSI SAS2208)、SR120(LSI SAS2308)、SR130(LSI SAS3008)、SR430C 1GB/2GB(LSI SAS3108)、SP435(PM8060)、SR135(PM8068),提供RAID支持、RAID状态迁移、RAID配置记忆等功能。 | |
SR320(LSI SAS2208)、SR420(LSI SAS2208)可支持RAID 0/1/10/5/50/6/60。支持超级电容保护。 | |
SR120(LSI SAS2308)可支持RAID 0/1/10/1E。不支持掉电保护。 | |
SR130(LSI SAS3008)可支持RAID 0/1/10/1E。 | |
SR430C 1GB/2GB(LSI SAS3108)可支持RAID 0/1/10/5/50/6/60。支持超级电容保护。 | |
SP435(PM8060)可支持RAID 0/1/10/5/50/6/60。支持超级电容保护。 | |
SR135(PM8068)可支持RAID 0/1/10/5。不支持掉电保护。 | |
说明: | |
SP435(PM8060)RAID控制卡为标准PCIe插卡,可安装在PCIe扩展插槽。 | |
内存 | 最多16个DDR4内存插槽(每个处理器8个DDR4内存插槽),支持RDIMM和LRDIMM(低负载DIMM)。 |
内存速度最大可达2400MT/s。 | |
RDIMM:16个32GB RDIMM及2个处理器时,最大内存是512GB。 | |
LRDIMM:16个128GB LRDIMM及2个处理器时,最大内存是2048GB。 | |
内存保护支持ECC、内存镜像、SDDC、内存热备、Lockstep。 | |
说明: | |
同一台服务器不允许混合使用不同类型(RDIMM、LRDIMM)和不同规格(容量、位宽、rank、高度等)的内存。即一台服务器配置的多根内存条必须为相同BOM编码,编码查询请参见华为服务器 兼容性查询助手。 | |
存储 | 可提供多种不同的硬盘配置规格,详细规格请参考概述。 |
硬盘支持热插拔。 | |
行业领先存储技术RAID技术,支持RAID0/1/10/1E/5/50/6/60,支持Cache掉电保护,RAID状态迁移、RAID配置记忆等功能,支持自诊断、Web远程设置。 | |
主板可选配SAS卡(Serial Attached SCSI Card)或SAS RAID卡(最高支持2GB cache),提高了硬盘存储性能,保护了用户数据的安全。 | |
RAID卡采用扣卡形式,不占用标准PCIe槽位,提高系统的高扩展能力。 | |
说明: | |
12块硬盘配置可以通过选配后置硬盘,增加本地硬盘的存储容量,可以选配置2块2.5英寸或4块2.5英寸的SAS/SATA/SSD,也可以选配置2块3.5英寸或4块3.5英寸的SAS/SATA。 | |
25块硬盘配置可以通过选配后置硬盘,增加本地硬盘的存储容量,可以选配置3块2.5英寸的SAS/SATA/SSD。 | |
配置NVMe固态硬盘时,若选用SATADOM,且SATADOM做SoftRAID时,BIOS必须选择Legacy模式。 | |
网络接口 | 支持6种网卡扣卡,分别提供以下网络接口: |
2个GE电口,支持NCSI功能,支持WOL和PXE。 | |
4个GE电口,支持NCSI功能,支持WOL和PXE。 | |
2个10GE光口,支持NCSI功能,支持PXE。 | |
2个10GE电口,支持NCSI功能,支持WOL和PXE。 | |
2个56G IB光口,不支持NCSI功能,不支持WOL和PXE。 | |
1个56G IB光口,不支持NCSI功能,不支持WOL和PXE。 | |
PCIe扩展插槽 | 最多支持6个PCIe 3.0 x8 PCIe扩展插槽,其中1个为RAID扣卡专用的PCIe扩展插槽,另外5个标准的PCIe扩展插槽。 |
5个标准的PCIe扩展插槽具体规格如下: | |
IO模组:支持1个全高全长的PCIe 3.0 x16标准卡(信号为PCIe 3.0 x8)、1个全高全长的PCIe 3.0 x8 标准卡和1个全高半长的PCIe 3.0 x8标准卡。IO模组的PCIe槽位信号来自CPU2。 | |
主板集成2个半高半长的PCIe 3.0 x8标准卡,PCIe槽位信号来自CPU1。 | |
IO模组上的PCIe扩展槽位支持华为自主开发的ES3000 V2 SSD存储卡,最多支持2块。ES3000 V2 SSD存储卡在搜索业务、Cache业务、下载业务等应用领域可以极大的提升I/O性能。 | |
PCIe扩展槽位支持K2000、NVS 315等型号的GPU显卡。 | |
说明: | |
后置硬盘模组的具体规格包括: | |
2个2.5英寸硬盘扩展槽位 | |
2个3.5英寸硬盘扩展槽位 | |
IO模组的具体规格包括: | |
支持1个全高全长的PCIe 3.0 x16标准卡(信号为PCIe 3.0 x8)和1个全高全长的PCIe 3.0 x8标准卡、1个全高半长的PCIe 3.0 x8标准卡 | |
支持2个全高全长的PCIe 3.0 x16标准卡(其中有一个槽位是PCIe 3.0 x8的信号) | |
2个2.5英寸硬盘扩展槽位 | |
服务器支持五代SSD卡必须安装在Riser卡的上面两个槽位,一台服务器最多支持2块。 | |
端口 | 前面板带2个USB 2.0和1个DB-15 VGA端口(8个2.5寸硬盘机型和10个3.5寸硬盘机型支持)。 |
后面板带2个USB 3.0、1个DB-15 VGA、1个DB-9串口、1个RJ-45系统管理端口。 | |
内置1个USB3.0端口、1个双SD卡接口和2个Mini SSD硬盘(SATADOM),可以用来安装OS或预启动安装程序。 | |
说明: | |
内置USB端口不能用来安装windows OS。配置2个Mini SSD(SATADOM),做软件RAID后,不支持虚拟化OS的安装。具体可安装OS种类,请参考华为服务器 兼容性查询助手。 | |
风扇 | 4个热插拔风扇,支持单风扇失效。 |
电源模块 | 2个冗余热插拔电源模块,具体电源如下: |
460W AC 白金电源,支持240V 高压直流 | |
750W AC 白金电源,支持240V 高压直流 | |
750W AC 钛金电源 | |
1200W 380V 高压直流 | |
800W -48V 或-60V 直流电源 | |
说明: | |
同一台服务器配置的电源模块必须为相同BOM编码,编码查询请参见华为服务器 兼容性查询助手。 | |
系统管理 | UEFI |
HUAWEI iBMC | |
采用独立接口,支持SNMP、IPMI,提供GUI、虚拟KVM、虚拟媒体、SOL、智能电源、远程控制、硬件监控等特性 | |
支持NCSI | |
支持华为eSight管理软件、支持被VMware vCenter、微软SystemCenter、Nagios等第三方管理系统集成 | |
安全特性 | 加电密码 |
管理员密码 | |
TPM | |
机箱开盖事件记录 | |
安全面板(选配件) | |
安全面板安装在设备前面板上,为了防止未授权用户操作硬盘,安全面板上带有安全锁。 | |
显卡 | 主板集成显示芯片,芯片型号为SM750,提供32MB显存,支持最高60Hz频率下16M色彩的最大分辨率是1920x1200像素。 |
说明: | |
只有Windows Sever 2012、Windows Sever 2012 R2及Windows Server 2016在安装专有显卡驱动后可支持到1920x1200分辨率,其他操作系统均只能支持自带驱动支持的最大分辨率。 | |
说明 | 说明 |
尺寸(高×宽×深) | 3.5英寸硬盘机箱:86.1 mm(2U)×447 mm×748 mm |
2.5英寸硬盘机箱:86.1 mm(2U)×447 mm×708 mm | |
安装尺寸要求 | 可安装在满足IEC 297标准的通用机柜中: |
宽19英寸 | |
深1000mm以上 | |
滑道的安装要求如下: | |
L型滑道:只适用华为机柜 | |
可伸缩滑道:机柜前后方孔条的距离范围为543.5mm~848.5mm | |
抱轨:机柜前后方孔条的距离范围为610mm~914mm | |
电源额定功率 | 支持的电源模块的额定功率为: |
460W交流电源模块:460W(输入为100V AC ~ 240V AC或者192V DC ~ 288V DC时) | |
750W交流电源模块:750W(输入为100V AC ~ 240V AC或者192V DC ~ 288V DC时) | |
800W直流电源模块:800W(输入为–36V DC ~ –75V DC时) | |
1200W高压直流电源模块:1200W(输入为260V DC ~ 400V DC时) | |
满配重量 | 净重: |
8块2.5英寸硬盘配置:27kg | |
8块3.5英寸硬盘配置:29kg | |
12块3.5英寸硬盘配置:30kg | |
24块2.5英寸硬盘配置:29kg | |
25块2.5英寸硬盘配置:30kg | |
包装材料重量:5kg(11.03lb) | |
额定输入电压 | 460W/750W交流电源:100V AC ~ 240V AC |
460W/750W交流电源兼容240V高压直流:192V DC ~ 288V DC | |
800W直流电源:–36V DC ~ –75V DC | |
1200W高压直流电源:260V DC ~ 400V DC | |
说明: | |
服务器连接的外部电源空气开关电流规格推荐32A。 | |
温度 | 工作温度:5℃ ~ 45℃(41℉ ~ 113℉)(符合ASHRAE CLASS A3和A4标准) |
存储温度:-40℃ ~ +65℃(-40℉ ~ 149℉) | |
温度变化每小时小于20℃(36℉) | |
长时间存放温度:21℃ ~ 27℃(69.8℉ ~ 80.6℉) | |
说明: | |
配置后置硬盘时,工作温度最高支持到35℃,单风扇失效支持到30℃。 | |
配置华为PCIe SSD卡时,工作温度最高支持到35℃。 | |
配置被动散热高功耗GPU卡时,工作温度最高支持到35℃,单风扇失效时,可能会影响系统性能。 | |
散热 | 采用前进风后出风的散热风道设计,系统冷风从服务器前端吸入,经过硬盘区域,再通过风扇到达主板CPU、内存区域,然后流经后端的PCIe卡区域,最后从后端出风孔中排出。 |
湿度 | 工作湿度:8% RH~90% RH非凝结 |
存储湿度:5% RH~95% RH非凝结 | |
湿度变化每小时小于20% RH | |
长时间存放湿度:30% RH ~ 69% RH(无冷凝) | |
海拔 | ≤3048m,高于900m时,海拔每升高300m工作温度降低1℃。 |
3000m以上不支持配置机械硬盘。 | |
3000m以上需使用钛金电源。 | |
噪音 | 在工作环境温度23℃,按照ISO7999(ECMA 74)测试、ISO9296(ECMA109)宣称,A集权声功率LWAd(declared A-Weighted sound power levels)和A集权声压LpAm(declared average bystander position A-Weighted sound pressure levels)如下: |
空闲时: | |
LWAd:5.1Bels | |
LpAm:35.1dBA | |
运行时: | |
LWAd:6.1Bels | |
LpAm:45.1dBA | |
说明: | |
实际运行噪声会因不同配置、不同负载以及环境温度等因素而不同。 | |
腐蚀性气体污染物 | 铜测试片腐蚀速率要求:腐蚀产物厚度增长速率低于300 Å/月(满足ANSI/ISA-71.04-2013定义的气体腐蚀等级G1)。 |
银测试片腐蚀速率要求 :腐蚀产物厚度增长速率低于200 Å/月。 | |
颗粒污染物 | 满足ISO14664-1 Class8要求。 |
建议请专业机构对机房的颗粒污染物进行监测。 | |
机房无爆炸性、导电性、导磁性及腐蚀性尘埃。 | |
能耗 | 不同配置的服务器能耗参数不一样,具体能耗计算请参考华为服务器产品能耗计算器。 |
