组件 |
规格 |
形态 |

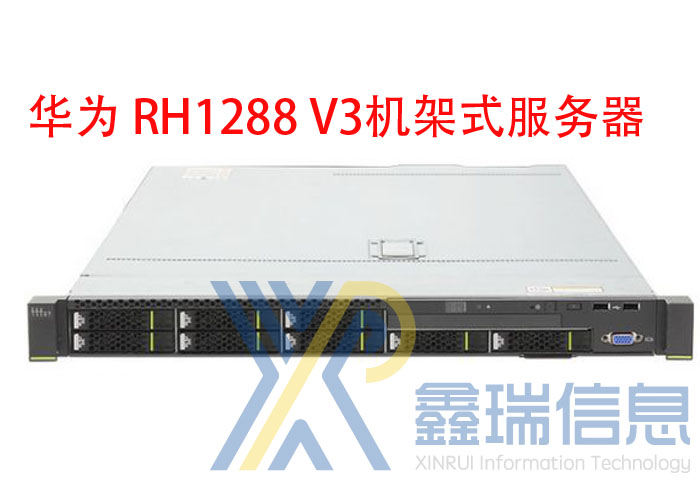

1U机架服务器 |
处理器 |
最多支持2个Intel® Xeon® E5-2600 v3系列处理器: |
支持最大TDP功耗135W。 |
支持16核(最大频率可达2.3GHz)、14核(最大频率可达2.6GHz)、12核(最大频率可达2.6GHz)、10核(最大频率可达2.6GHz)、8核(最大频率可达2.6GHz)、6核(最大频率可达2.4GHz)和4核(最大频率可达3.0GHz)。 |
支持2条QPI链路,每条最大传输速度可达9.6GT/s。 |
内存最大频率可达2133MT/s。 |
L3缓存最大可达35MB。 |
最多支持2个Intel® Xeon® E5-2600 v4系列处理器: |
支持最大TDP功耗135W。 |
支持20核(最大频率可达2.2GHz)、18核(最大频率可达2.3GHz)、16核(最大频率可达2.6GHz)、14核(最大频率可达2.6GHz)、12核(最大频率可达2.2GHz)、10核(最大频率可达2.4GHz)、8核(最大频率可达3.2GHz)、6核(最大频率可达3.4GHz)和4核(最大频率可达3.5GHz)。 |
支持2条QPI链路,每条最大传输速度可达9.6GT/s。 |
内存最大频率可达2400MT/s。 |
L3缓存最大可达50MB。 |
说明: |
当安装Intel® Xeon® E5-2600 v4系列处理器时: |
需要配套使用3.16及以上版本的BIOS。 |
建议将iBMC和BIOS升级到最新配套版本。 |
同一台服务器配置的CPU必须为相同BOM编码,编码查询请参见华为服务器 兼容性查询助手。 |
芯片组 |
Intel C612 |
内存 |
最多16个DDR4内存插槽(每个处理器8个DDR4内存插槽),支持RDIMM和LRDIMM(低负载DIMM)。 |
内存速度最大可达2400MT/s。 |
RDIMM:16个32 GB RDIMM及2个处理器时,最大内存是512GB。 |
LRDIMM:16个128 GB LRDIMM及2个处理器时,最大内存是2048GB。 |
内存保护支持ECC、内存镜像、SDDC、内存热备、Lockstep。 |
说明: |
同一台服务器不允许混合使用不同类型(RDIMM、LRDIMM)和不同规格(容量、位宽、rank、高度等)的内存。即一台服务器配置的多根内存条必须为相同BOM编码,编码查询请参见华为服务器 兼容性查询助手。 |
存储 |
可提供多种不同的硬盘配置规格,详细规格请参考概述。 |
支持的内置存储: |
双MiniSSD硬盘(SATADOM)。 |
双SD卡。 |
硬盘支持热插拔。 |
行业领先存储技术RAID技术,支持RAID0/1/10/1E/5/50/6/60,支持Cache掉电保护,RAID状态迁移、RAID配置记忆等功能,支持自诊断、Web远程设置。 |
主板可选配SAS卡(Serial Attached SCSI Card)或SAS RAID卡(最高支持2GB cache),提高了硬盘存储性能,保护了用户数据的安全。 |
RAID卡采用扣卡形式,不占用标准PCIe槽位,提高系统的高扩展能力。 |
说明: |
以上硬盘配置均支持PCH直通配置或SAS RAID配置。 |
配置NVMe固态硬盘时,需要配置NVMe PCIe 固态硬盘扩展适配卡,才能支持NVMe固态硬盘,且最多可以支持4个NVMe固态硬盘,当配置SAS卡或SAS RAID时,NVMe固态硬盘槽位也可以支持SAS/SATA 硬盘。 |
配置NVMe固态硬盘时,若选用SATADOM,且SATADOM做SoftRAID时,BIOS必须选择Legacy模式。 |
若NVMe机型选择PCH直出配置,BIOS选择Legacy模式,容量大于2T的机械盘做系统盘时,只能用前面2T空间,其余空间不可用。 |
若NVMe机型选择PCH直出配置,BIOS选择UEFI模式时,机械盘不能做SoftRAID。 |
网络接口 |
支持6种网卡扣卡,分别提供以下网络接口: |
2个GE电口,支持NCSI功能,支持WOL和PXE。 |
4个GE电口,支持NCSI功能,支持WOL和PXE。 |
2个10GE光口,支持NCSI功能,支持PXE。 |
2个10GE电口,支持NCSI功能,支持WOL和PXE。 |
2个56G IB光口,不支持NCSI功能,不支持WOL和PXE。 |
1个56G IB光口,不支持NCSI功能,不支持WOL和PXE。 |
RAID支持 |
可提供多种不同的RAID控制卡配置规格,详细规格请参考概述。 |
RH1288 V3支持SR320(LSI SAS2208)、SR120(LSI SAS2308)、SR130(LSI SAS3008)、SR430C 1GB/2GB(LSI SAS3108)、SP435(PM8060)、SR135(PM8068),提供RAID支持、RAID状态迁移、RAID配置记忆等功能,支持Web远程设置。 |
SR320(LSI SAS2208)可支持RAID 0/1/10/5/50/6/60。支持超级电容保护。 |
SR120(LSI SAS2308)可支持RAID 0/1/10/1E,不支持掉电保护。 |
SR130(LSI SAS3008)可支持RAID 0/1/10/1E,不支持掉电保护。 |
SR430C 1GB/2GB(LSI SAS3108)可支持RAID 0/1/10/5/50/6/60。支持超级电容保护。最多可支持32个硬盘,Cache容量可选1GB或2GB。 |
SR135(PM8068)可支持RAID 0/1/10/5,不支持掉电保护。 |
SP435(PM8060),可支持RAID 0/1/10/5/50/6/60。支持超级电容保护。 |
说明: |
SP435(PM8060)RAID控制卡为标准PCIe插卡,可安装在PCIe扩展插槽。 |
PCIe扩展插槽 |
最多支持3个PCIe3.0 PCIe扩展槽位,其中1个为RAID卡专用的x8 PCIe扩展槽,另外2个标准的x16 PCIe扩展槽。 |
2个PCIe 3.0 x16 PCIe扩展槽位具体规格如下: |
Riser模组1配置(默认配置),支持1个全高半长或全高3/4长的PCIe 标准卡。配置3/4长PCIe扩展卡时,不能配置内置RAID卡。 |
说明: |
配置3/4长PCIe扩展卡时,不能配置内置RAID扣卡。 |
Riser模组2配置,支持1个半高半长PCIe标准卡。 |
PCIe扩展槽位支持华为自主开发PCIe SSD存储卡,在搜索业务、Cache业务、下载业务等应用领域可以极大的提升I/O性能。 |
PCIe扩展槽位支持K2000、NVS 315等型号的GPU显卡。 |
端口 |
前面板带2个USB 2.0。 |
后面板带2个USB 3.0、1个DB-15 VGA、1个DB-9串口、1个RJ-45系统管理端口。 |
内置1个USB3.0端口、1个双SD卡接口和2个Mini SSD硬盘(SATADOM),可以用来安装OS或预启动安装程序。 |
说明: |
内置USB端口不能用来安装windows OS。配置2个Mini SSD(SATADOM),做软件RAID后,不支持虚拟化OS的安装。具体可安装OS种类,请参考华为服务器 兼容性查询助手。 |
风扇 |
5个热插拔的对旋风扇,支持单风扇失效。 |
说明: |
同一台服务器配置的风扇必须为相同BOM编码。 |
电源模块 |
2个冗余热插拔电源模块,具体电源如下: |
460W AC 白金电源,支持240V 高压直流 |
750W AC 白金电源,支持240V 高压直流 |
750W AC 钛金电源 |
1200W 380V 高压直流 |
800W -48V ~-60V 直流电源 |
说明: |
同一台服务器配置的电源模块必须为相同BOM编码,编码查询请参见华为服务器 兼容性查询助手。 |
系统管理 |
UEFI |
HUAWEI iBMC |
采用独立接口,支持SNMP、IPMI,提供GUI、虚拟KVM、虚拟媒体、SOL、智能电源、远程控制、硬件监控等特性 |
支持NCSI |
支持华为eSight管理软件、支持被VMware vCenter、微软SystemCenter、Nagios等第三方管理系统集成 |
安全特性 |
加电密码 |
管理员密码 |
安全面板(选配件) |
安全面板安装在设备前面板上,为了防止未授权用户操作硬盘,安全面板上带有安全锁。 |
显卡 |
主板集成显示芯片,芯片型号为SM750,提供32MB显存,支持最高60Hz频率下16M色彩的最大分辨率是1920x1200像素。 |
说明: |
只有Windows Sever 2012、Windows Sever 2012 R2及Windows Server 2016在安装专有显卡驱动后可支持到1920x1200分辨率,其他操作系统均只能支持自带驱动支持的最大分辨率。 |
|
