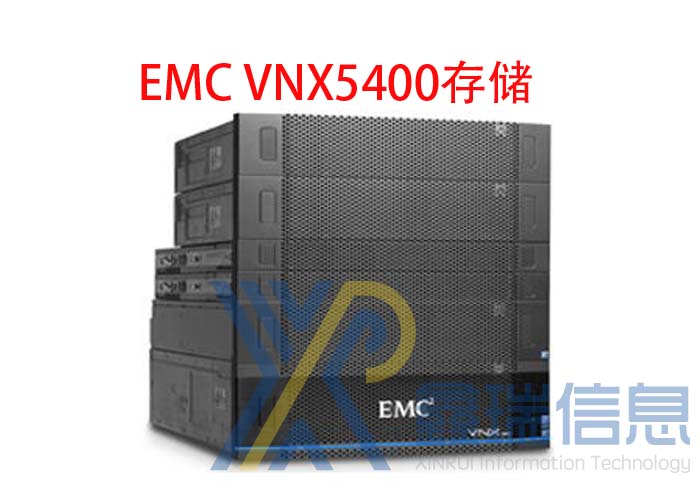

EMC VNX5400存储， 是VNX的2代存储系列，VNX5400采用了2颗E5-2600，4核1.8GHz的处理器，控制器内存/缓存32Gb，VNX5400支持最大250块硬盘，3U高的阵列存储模块，可以容纳25个2.5英寸的SAS或SSD闪存硬盘。
| 磁盘阵列存储型号 | EMC VNX5400 |
| 最小/最大驱动器 数量 | 4/250 个 |
| 最大 FAST Cache | 1 TB |
| 阵列存储模块 |
3U 磁盘处理器存储模块 （可容纳 25 个2.5 英寸 SAS/闪存驱 动器） |
| 驱动器存储模块选 项 (DAE) |
25 个 2.5 英寸 SAS/闪存驱动器 — 2U 15 个 3.5 英寸 SAS/闪存驱动器 — 3U |
| 备用电源系统 | 板载电池 |
| RAID 选项 | 0/1/10/3/5/6 |
|
每个阵列的 CPU/ 内存大小 |
2 个 Intel Xeon E5-2600 4 核 1.8 GHz / 32 GB |
| 每个阵列支持的最 大数据块 UltraFlex™ IO 模块数量 | 8 |
| 每个阵列支持的嵌 入式 IO 端口数量 | 4 个 4 通道 SAS 端口（用于 BE 连接） |
| 每个阵列支持的基本 6 Gb/s SAS BE 总线数量 | 2 个 4 通道 |
| 每个阵列支持的最 大 6 Gb/s SAS BE 总线数量 | 2 个 4 通道 |
| 每个阵列支持的最 大端口总数 | 36 |
| 每个阵列支持的最 大 2/4/8 Gb/s 光纤通道端口数量 | 32 |
| 每个阵列支持的最 大 1 GBaseT iSCSI 端口总数 | 16 |
|
每个阵列支持的最 大 10 GbE iSCSI 端口总数 |
16 |
| 每个阵列支持的最 大 FCoE 端口总数 | 16 |
| 文件组件*** | |
| 文件 X-Blade数量 | 1-2 |
| 控制台数量 | 1-2 个 1U 服务器 |
|
X-Blade：CPU/ 内存 |
Intel Xeon 5600/ 6 GB |
| 每个 X-Blade 支持的最大文件 UltraFlex IO 模块数量**** | 3 |
| VNX5400 | |
| 每个 X-Blade 支 持的最小/最大 2/4/8 Gb/s 光 纤通道端口数量 | 4 |
| 每个 X-Blade 支 持的最大 IP 端口 数量 | 8 |
|
每个 X-Blade 支 持的最大 1 G BaseT 端口 数量 |
8 |
| 每个 X-Blade 支 持的最大 10 Gbe 端口数量 | 4 |
| 管理 | LAN 2x 10/100/1000 铜质 GbE |
| 功能限制 | VNX5400 |
| 最大原始容量 | 750 TB** |
| 最大 SAN 主机 数量 | 1,024 |
| 最大池数量 | 15 |
| 最大 LUN 数（池） | 1,000 |
| 最大 LUN 数（传统） | 2048 |
| 基于池的 LUN 的 最大大小 | 256 TB（虚拟池 LUN） |
| 最大文件系统大小 | 16 TB |
| 每个 X-Blade 支 持的最大可用文件 容量 | 256 TB |
| 操作系统支持 | 有关数据块操作系统支 持情况，请参阅 EMC Powerlink™ 上的 EMC E-Lab™ Navigator 和 NAS 支 持列表 |
EMC VNX系列存储，实现了模块化的体系结构，集成了用F数据块、文件和对象的硬件组件，并提供对本机NAS，isCSI、光纤通道和FCOE协议的并发支持。本系列产品通过二到八个x-blade Data Mover提供文件（NAS）功能，通过充分利用全6 Gb SAS磁盘驱动器拓扑的双存储处理器提供数据块（iSCSI，FCoE和光纤通道）存储。该系统利用已获专利的MCxTM多核存储软件操作环境，可提供无与伦比的性能效率。您可以从数据块或文件功能开始，然后在需要时轻松升级到统一存储。统一配置包括以下机架安装式存储模块：
1、数据块服务：磁盘处理器存储模块（包括磁盘驱动器）或存储处理器存储模块（不包括驱动器），加上备用电源系统。通过磁盘阵列存储模块（DAE）添加用于数据块或文件使用情形的容量。
2、文件和统一服务：一个或多个Data Mover存储模块以及一个控制站用于提供文件协议。
VNX OE协议和软件功能
VNX系列提供对多种协议的支持，并通过各种软件套件和软件包提供各种高级功能
支持的协议和功能
1、Microsoft Windows Server 2003基于访问权限的枚举（ABE）
2、地址解析协议（ARP）
3、自动化卷管理（AVM）：文件系统资源调配
4、数据块协议：isCSI、光纤通道（FCP SCSI-3）和FCoE
5、通用标准认证：EAL 3+保证级别
6、将DFS分布式文件系统（Microsoft）作为叶节点或根服务器
7、以太网中继
8、文件协议：NFSv2、v3，v4和v4.1（带pNFS）；CIFS（SMB 1，SMB 2和SMB 3）；FTP（包括SFTP和FTPs）
9、FileMover API：开放API用于实现存储网络各层之间自动、透明的数据移动
10、网络锁定管理器（NLM）v1，v3和v4
11、故障保护联网
12、Internet控制消息协议（ICMP）
13、Kerberos身份认证轻型目录访问协议（LDAP）
14、针对Windows的LDAP签名
15、链路聚合（IEEE 802.3ad）
16、网络数据管理协议（NDMP）v1-v4
17、网络信息服务（NIS）客户端
18、网络状态监视器（NSM）v1
19、网络时间协议（NTP）客户端
20、NT LAN Manager（NTLM）
21、通过EMC AtmosTM Virtual Edition的对象支持
22、Portmapper v2
23、遵守限制使用有害物质（RoHS）指令
24、路由信息协议（RIP）v1-v2
25、简单网络管理协议（SNMP）V1-V3
26、简单网络时间协议（SNTP）
27、UNIX归档应用工具（tar/cpio）
28、针对Microsoft Windows客户端的Virtual Data Mover
29、虚拟局域网（IEEE 802.1q）
