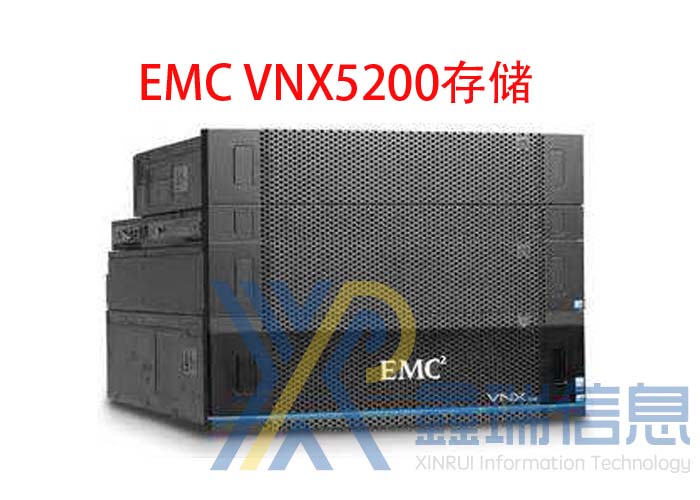

EMC VNX5200存储, 是VNX的2代存储系列,VNX5200采用了2颗E5-2600,4核1.4GHz的处理器,控制器内存/缓存32Gb,VNX5200支持最大125块硬盘,3U高的阵列存储模块,可以容纳25个2.5英寸的SAS或SSD闪存硬盘。
数据块组件 | VNX5200 |
最小/最大驱动器 数量 | 4/125 个 |
最大 FAST Cache | 600 GB |
阵列存储模块 |
3U 磁盘处理器存储模块 (可容纳 25 个2.5 英寸 SAS/闪存驱 动器) |
驱动器存储模块选 项 (DAE) |
25 个 2.5 英寸 SAS/闪存驱动器 — 2U 15 个 3.5 英寸 SAS/闪存驱动器 — 3U |
备用电源系统 | 板载电池 |
RAID 选项 | 0/1/10/3/5/6 |
每个阵列的 CPU/ 内存大小 |
2 个 Intel Xeon E5- 2600 4 核 1.2 GHz / 32 GB |
每个阵列支持的最 大数据块 UltraFlex™ IO 模块数量 | 6 |
每个阵列支持的嵌 入式 IO 端口数量 | 4 个 4 通道 SAS 端口(用于 BE 连接) |
每个阵列支持的基 本 6 Gb/s SAS BE 总线数量 |
2 个 4 通道 |
每个阵列支持的最 大 6 Gb/s SAS BE 总线数量 | 2 个 4 通道 |
每个阵列支持的最 大端口总数 | 28 |
每个阵列支持的最 大 2/4/8 Gb/s 光纤通道端口数量 | 24 |
每个阵列支持的最 大 1 GBaseT iSCSI 端口总数 | 16 |
每个阵列支持的最 大 10 GbE iSCSI 端口总数 |
12 |
每个阵列支持的最 大 FCoE 端口总数 | 12 |
文件组件*** | |
文件 X-Blade 数量 |
1-2 |
控制台数量 | 1-2 个 1U 服务器 |
X-Blade:CPU/ 内存 |
Intel Xeon 5600/ 6 GB |
每个 X-Blade 支持的最大文件 UltraFlex IO 模块数量**** |
3 |
VNX5200 | |
每个 X-Blade 支 持的最小/最大 2/4/8 Gb/s 光 纤通道端口数量 | 4 |
每个 X-Blade 支 持的最大 IP 端口 数量 | 8 |
每个 X-Blade 支 持的最大 1 G BaseT 端口 数量 |
8 |
每个 X-Blade 支 持的最大 10 Gbe 端口数量 | 4 |
管理 | LAN 2x 10/100/1000 铜质 GbE |
功能限制 | VNX5200 |
最大原始容量 | 375 TB** |
最大 SAN 主机 数量 | 1,024 |
最大池数量 | 15 |
最大 LUN 数(池) | 1,000 |
最大 LUN 数 (传统) |
2048 |
基于池的 LUN 的 最大大小 |
256 TB (虚拟池 LUN) |
最大文件系统大小 | 16 TB |
每个 X-Blade 支 持的最大可用文件 容量 | 256 TB |
操作系统支持 | 有关数据块操作系统支 持情况,请参阅 EMC Powerlink™ 上的 EMC E-Lab™ Navigator 和 NAS 支 持列表 |
EMC VNX系列存储,实现了模块化的体系结构,集成了用F数据块、文件和对象的硬件组件,并提供对本机NAS,isCSI、光纤通道和FCOE协议的并发支持。本系列产品通过二到八个x-blade Data Mover提供文件(NAS)功能,通过充分利用全6 Gb SAS磁盘驱动器拓扑的双存储处理器提供数据块(iSCSI,FCoE和光纤通道)存储。该系统利用已获专利的MCxTM多核存储软件操作环境,可提供无与伦比的性能效率。您可以从数据块或文件功能开始,然后在需要时轻松升级到统一存储。统一配置包括以下机架安装式存储模块:
1、数据块服务:磁盘处理器存储模块(包括磁盘驱动器)或存储处理器存储模块(不包括驱动器),加上备用电源系统。通过磁盘阵列存储模块(DAE)添加用于数据块或文件使用情形的容量。
2、文件和统一服务:一个或多个Data Mover存储模块以及一个控制站用于提供文件协议。
