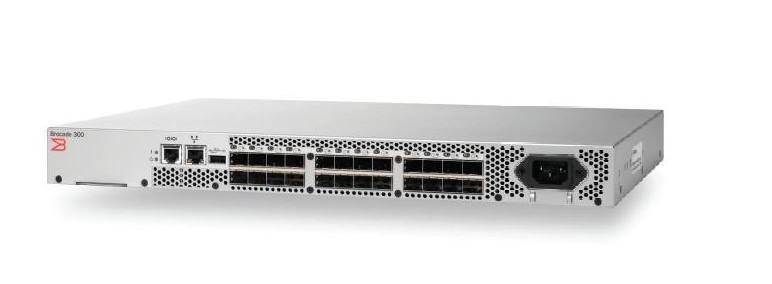

博科300光纤交换机的主要特点:
1、博科300交换机为入门级SAN奠定经济而灵活的基础,为核心到边缘(core-to-edge)SAN环境提供理想的边缘交换机
1、博科300交换机为入门级SAN奠定经济而灵活的基础,为核心到边缘(core-to-edge)SAN环境提供理想的边缘交换机
2、在高能效、经过优化的1U机型中提供最多24个8 Gbps端口,以支持最苛刻的服务器和虚拟服务器部署
借助Brocade EZSwitchSetup向导等简便易用的工具来简化配置和管理,而且可以兼容Microsoft Simple SAN
3、支持“按需付费”式扩展,利用按需端口扩展(PoD)功能,以8个端口的增量将端口数量从8个扩展到16或24个
4、既可作为功能全面的Fabric架构SAN交换机,也可以作为支持NPIV的Brocade Access Gateway(博科访问网关),在异构企业Fabric架构中简化服务器连接
5、通过1、2、4和8Gbps自适应功能及Brocade和Brocade M系列Fabric架构的原生操作功能保护现有设备投资
6、面向未来的投资保护,使企业可以先部署4 Gbps SFP,然后在需要时升级到8Gbps SFP+
博科Brocade 300 光纤交换机的配置参数>>>系统架构 | |
光纤通道端口 |
交换机模式(默认):8、16和24端口配置 (可通过按需端口扩展[PoD]许 可证 ,以8端口的增量增 加); E、F、M和FL_PortBrocade Access Gateway(访问网关) 默认端口映射:16个F_Port,8个N_Port |
可扩展性 | 完整的Fabric架 构,最多可 有239台交换机 |
已认证的规模 |
纯Brocade FOS架构: 56台交换机,19跳纯Brocade M-EOS架构*:31台交换机, 3跳较大型Fabric架构可按需配置;详细配置信息请参阅博科或OEM SAN设计文档 |
性能 | 1.063 Gbps线 速 ,全 双 工; |
2.125 Gbps线 速 ,全 双 工; | |
4.25 Gbps线 速 ,全 双 工; | |
8.5 Gbps线 速 ,全 双 工; 1、2、4和8 Gbps端口速率自适应; |
|
可供选择设置为固定端口速率; 1、2、4和8Gb端口速率匹配 |
|
ISL Trunking |
博科基于帧的链路捆绑,每个ISL Trunk多达8个8 Gbps端口,带可选的许可证; 每个ISL Trunk提供多达64 Gbps的带宽(8个端口× 8 Gbps [数据速率])运用Brocade Fabric OS(FOS)中 所 包 括 的DPS,实现基于Exchange的跨ISL负载均衡 |
总带宽 | 192 Gbps:24端口× 8Gbps(数据速率) |
最大 Fabric 架构延迟 | 8 Gbps速率下采用无竞争用、直通路由时为700 ns |
最大帧 | 2112字节净负荷 |
帧缓冲 | 700个,动态分配,每端口最多为484个帧缓冲 |
服务等 | Class 2、Class 3、Class F(交换机间帧) |
端口类型 | FL_Port、F_Port、M_Port(镜像 端口)和E_Port,可选端口类型控制Brocade Access Gateway模式:F_Port和支持NPIV技术的N_Port |
数据流量类型 | Fabric架构交换机,支持单播、组播(255个组)和广播 |
介质类型 | 8 Gbps:Brocade 300要求博科可热插拔SFP+,LC接头;8 Gbps SWL,LWL,ELWL4 Gbps:Brocade 300要求博科可热插拔SFP+,LC接头;4 Gbps SWL,LWL,ELWL光纤通道距离取决于光缆类型和端口速度 |
USB | 1个USB端口,适用于固件下载、supportSave、配置上传/下载 |
Fabric 架构服务 注:有些 Fabric 服务不适用或在 Brocade Access Gateway 模式中不可用 |
博科高级性能监控(包括最高用量者);适应性网络(入口速率限制、流量隔离、QoS);BB 信用额恢复;博科高级分区(默认分区、端口/WWN分区、广播分区);瓶颈检测;动态路径选择(DPS);F_Port链路捆绑;Extended Fabrics; Fabric Watch;FDMI;帧重定向;FSPF;IPoFC;ISL链路捆 绑;管 理 服 务 器;NPIV;NTP v3;Port Fencing;注册状态变更通知(RSCN);Reliable Commit Service(RCS);简单名称 服 务 器(SNS) |
选项 | 机架安装导轨套件(固定式、滑动式、居中式) |
