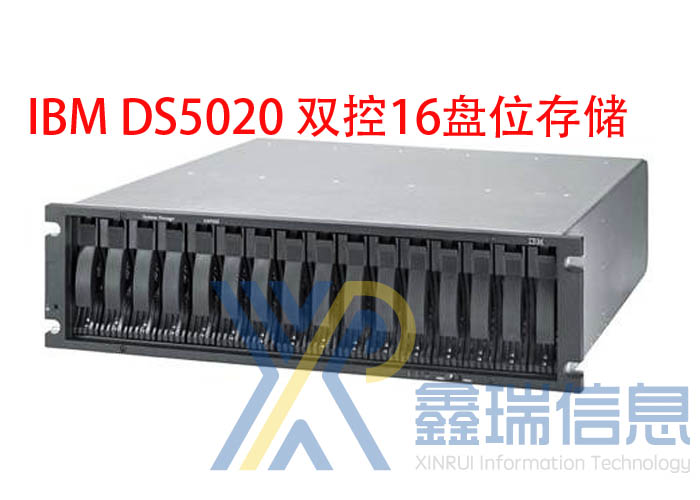

IBM DS5020 1814-20A 双控双电存储2/4G缓存

IBM DS5020的官方参数 型号 IBM DS5020 (1814-20A) RAID控制器 双活动型 缓存 4GB 电池供电 主机接口 4个8Gbps光纤通道 8个8Gbps光纤通道 4个8Gbps光纤通道 4个1GbpsiSCSI 驱动器接口 4个驱动器端口-标配

品牌：IBM

控制器数量：2个

控制器缓存：2G

硬盘槽位数：16盘位

机身高度：4U

商品价格：3000元

上架时间：18-10-10

上一篇：IBM V5000(2078-24E)存储扩展柜_V5000升级扩容_多少钱_最新报价

下一篇：没有了

  • 产品描述
  • 相关产品
  • 相关配件

IBM DS5020的官方参数
型号 IBM DS5020 (1814-20A)
RAID 控制器 双活动型
缓存 4 GB
电池供电
主机接口 4 个 8 Gbps 光纤通道
8 个 8 Gbps 光纤通道
4 个 8 Gbps 光纤通道
4 个 1 Gbps iSCSI
驱动器接口 4 个驱动器端口 - 标配光纤通道交换和光纤通道仲裁环路功能，自动检测 2 Gbps/4 Gbps
受支持的驱动器 4 Gbps 光纤通道全盘加密 （FDE）：300 GB、450 GB 和 600 GB 15 k rpm
6 Gbps FC-SAS：300 GB、600 GB 和 900 GB 10 k rpm
6 Gbps FC-SAS FDE：300 GB 和 900 GB 10 k rpm
FC-SAS：300 GB 15 k rpm
FC-SAS FDE：300 GB 15 k rpm
SSD*：200 GB 和 400 GB
4 Gbps SATA：1 TB 和 2 TB 7.2 k rpm
6 Gbps FC-SAS 近线：3 TB 7.2 k rpm
6 Gbps FC-SAS 近线 FDE：3 TB 7.2 k rpm
RAID 级别 0, 1, 3, 5, 6, 10
最高容量 高达 336 TB 的 FC-SAS 近线物理存储容量，或高达 224 TB 的 SATA 物理存储容量，或高达 100.8 TB 的 FC-SAS 物理存储容量，或高达 8 TB 的 SSD 物理存储容量
存储分区 4、8、16、64 或 128 个存储分区
支持的最大驱动器数量 112 个光纤通道、SED、FC-SAS、FC-SAS 近线、SSD 或 SATA 驱动器（使用 6 个 EXP520 扩展单元）
风扇和电源 双冗余热插拔
SAN 支持 受支持的 IBM 光纤通道交换机和导向器（产品编号 2005、2006、2109、2026、2027、2031、2032、2034、2042、2054、2061 和 2062 以及 IBM BladeCenter®）
管理软件 IBM System Storage DS Storage Manager 版本 10.xx
物理特性
规格 高 - 130.3 mm （5.13 in.） 宽 - 447.0 mm （17.6 in.） 深 - 563.8 mm （22.2 in.）
受支持的系统 如需目前支持的服务器、操作系统、主机总线适配器、群集应用程序以及 SAN 交换机和导向器的列表，请参阅 DS5020 易捷版互操作性表。
DS5020 易捷版仅适用于机架安装。凭借可选功能，DS5020 易捷版可连接多达 6 个 EXP520 扩展单元，驱动器数量多达 112 个。
型号 1814-52A
型号描述 驱动器机箱
接口 4 Gbps 光纤通道接口
型号包括 ESM 嵌入式
EXP520 驱动器机箱
相对湿度（非冷凝） EXP520 驱动器机箱
工作范围 8% － 80%
存放范围 5% － 80%
最大露点 26°C （79°F）
最大湿度梯度 每小时 10%
海拔范围 EXP520 驱动器机箱
工作 海平面下 30.5 m （100 ft） 至海平面上 3,000 m （9,842 ft）
存储设备 海平面下 30.5 m （100 ft） 至海平面上 3,000 m （9,842 ft）
运输 海平面下 30.5 m （100 ft） 至海平面上 12,000 m （40,000 ft）
散热 EXP520 驱动器机箱
BTU/小时 1,516
KVA 0.454
W （AC） 443
安培 （240 VAC） 2.25
表格中的功率和散热值是在工作时测量的最高值。
噪声 EXP520 驱动器机箱
声功率 6.5 bel
声压 65 dBA
电源输入 EXP520 驱动器机箱
标称电压范围 100 至 240 V AC
频率范围 50 至 60 Hz
最大工作电流 100 V AC 时 6.0 A；240 V AC 时 2.5 A

IBM DS5020存储的相关配件详情>>>>>>
FC号 PN号 描述
控制器
  59Y5251 Controller, 1 GB memory, two standard 8 Gbps FC host
ports, two standard 4 Gbps FC drive channel ports
  59Y5252 Controller, 1 GB memory, two standard 8 Gbps FC host
ports, one optional 2-port 8 Gbps FC host card, two standard
4 Gbps FC drive channel ports
  59Y5254 Controller, 1 GB memory, two standard 8 Gbps FC host ports,
 one optional 2-port 1 GB iSCSI host card, two standard 4 Gbps
FC drive channel ports
  59Y5256 Controller, 2 GB memory, two standard 8 Gbps FC host ports,
two standard 4 Gbps FC drive channel ports
  59Y5258 Controller, 2 GB memory, two standard 8 Gbps FC host ports,
one optional 2-ort 8 Gbps FC host card, two standard 4 Gbps
 FC drive channel ports
  59Y5259 Controller, 2 GB memory, two standard 8 Gbps FC host ports,
one optional 2-port 1 GB iSCSI host card, two standard
4 Gbps FC drive channel ports
硬盘
4000 43W9715 3 Gbps SATA, 750 GB HS, 7200 RPM drive module
4001 44X2459 3 Gbps SATA, 1 TB HS, 7200 RPM drive module
4002   3 Gbps SATA, 2 TB HS, 7200 RPM drive module
4200 40K6823 4 Gbps FC, 146 GB/15K drive module
4201 42D0417 4 Gbps FC, 300 GB/15K drive module
4202 44X2451 4 Gbps FC, 450 GB/15K drive module
4203 59Y5336 4 Gbps FC, 600 GB/15K drive module
4400 44E5638 4 Gbps FC, 146.8 GB/15K drive module,
full disk encryption
4401 44E5642 4 Gbps FC, 300 GB/15K drive module,
full disk encryption
4402 44E5646 4 Gbps FC, 450 GB/15K drive module,
 full disk encryption
4403 59Y5341 4 Gbps FC, 600 GB/15K drive module,
 full disk encryption
5590   73GB Solid State Drive
5591   300GB Solid State Drive
6112   600GB/10K FC-SAS DDM
6122   600GB/10K FC-SAS FDE DDM
电源
  42D3346/42D3314 AC power supply and fan unit FRU, 600 W
(models that are NEBs Level 3/Telco compliant)
  59Y5501/59Y5502 Power Supply Canister AC version
电池
  59Y5151 Battery
  59Y5260 DS5020 battery
光纤模块
2410 26K7941/22R6443/77P2964 SW 4Gbps SFP transceiver pair
3620 69Y2876/49Y4123 8Gb FC SW SFP Transceivers (Pair)
线缆
5601 19K1247/19K1265/39M5696/ 1M LC-LC Fibre Optic Cable (Withdrawn)
39M5699
5605 19K1248/19K1266/39M5697/ 5M LC-LC Fibre Optic Cable (Withdrawn)
39M5700
5625 19K1249/19K1267/39M5698/ 25M LC-LC Fibre Optic Cable (Withdrawn)
39M5701
5810 68Y7501 OM3 Fiber Cable 10m LC-LC multimode
  39M5377 Power cord, rack jumper, 2.8-meter
  39M5081 AC power cord, 2.8 m
5818 68Y7502 4 Pack OM3Fiber Cable 10m LC-LC mm
  39M5942 Serial cable adapter
适配卡
2080   2-Dual 8Gbps Host Ports
2081   2-Dual 1Gbps iSCSI Ports
其他
  1818-RS3 DS Remote Support Manager Model RS3
  42D3315 Empty drive filler panel
  39M5914 LC wrap plug assembly
2011   Air Filter Bezel
  59Y5249 Cage assembly
许可协议
2070   Add 2GB Cache Memory per Controller
7393   33-64 Disk Drive Attachment
7394   65-112 Disk Drive Attachment
7401   FlashCopy
7404   Flash/VoumeCopy
7405   Enhanced Remote Mirroring
7410   Disk Encryption Activation
7414   Attach EXP810 to DS5020 Activation
7801   DS5020 windows Host Kit
7802   DS5020 Linux/Intel Host kit
7804   DS5020 Vmware/ESX Host kit
7805   DS5020 AIX/VIOS Host kit
7806   DS5020 SUN Host kit
7807   DS5020 HPUX Host kit
7808   DS5020 Linux for Power Host kit
8700   DS5020 2 Storage Partitions
8701   DS5020 4 Storage Partitions
8702   DS5020 8 Storage Partitions
8703   DS5020 16 Storage Partitions
8704   DS5020 32 Storage Partitions
8705   DS5020 64 Storage Partitions
8706   DS5020 128 Storage Partitions
